產品名稱:立式新風機組
產品編號:FP-L
詳細說明:

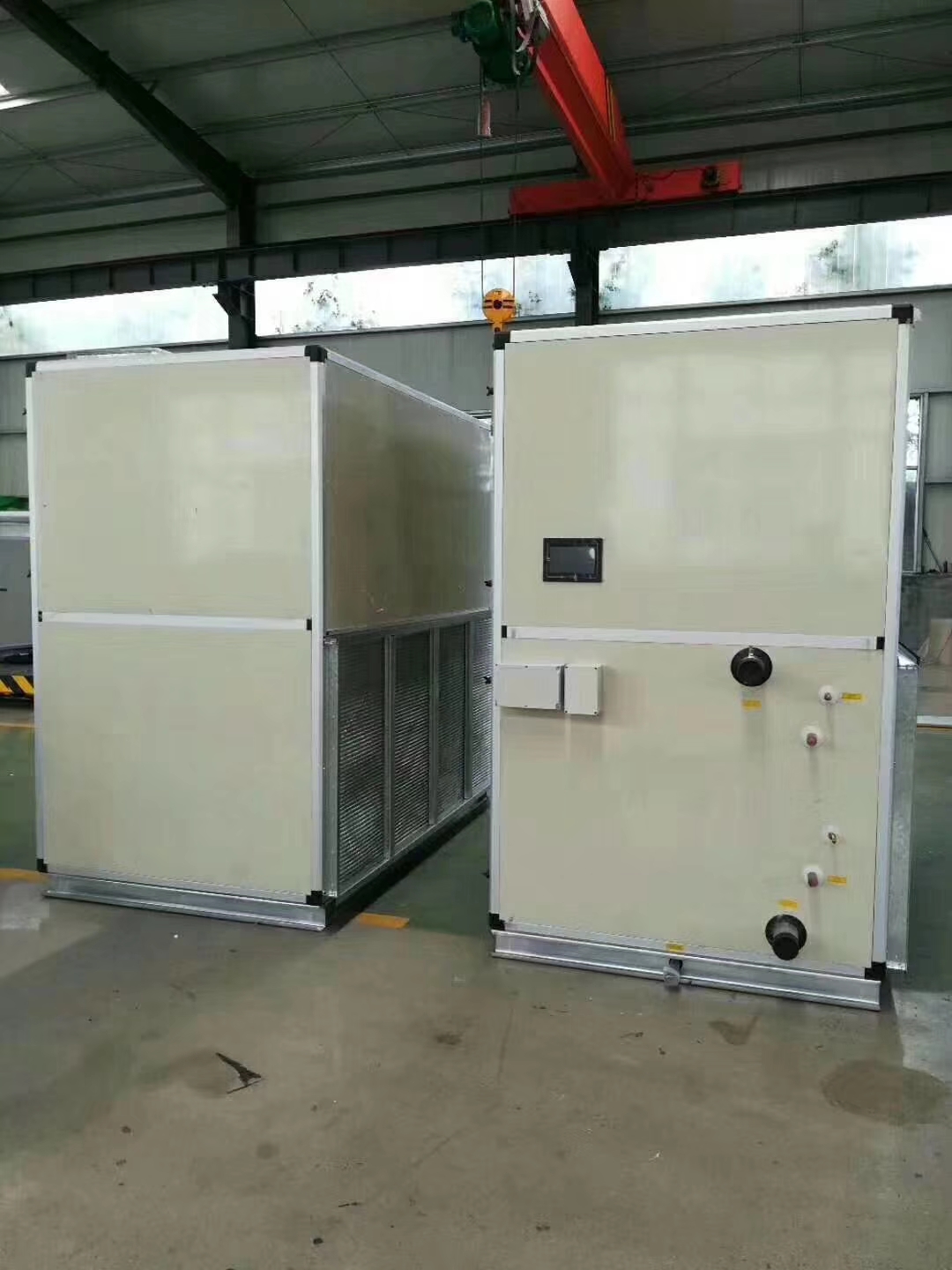

立式空氣處理機組立式新風機組

概述

空氣處理機組(新風機組)由立式新風機組(風量從2000~60000m3/h)、德州春意臥式新風機組(風量從2000~60000m3/h)和吊頂式新風機組(風量從1000~16000m3/h)三大系列,以滿足冷卻、加熱、加濕、除濕等各種需要,廣泛用于酒店、劇院、商場、辦公樓等舒適性的各種場合;亦可滿足電子、化工、醫療、制藥、卷煙、食品、輕工等工業的需求。

立式空氣處理機組(立式新風機組)的特點

框架結構: 立式新風機組全部采用鋁合金框架結構,框架采用高強度鋁合金專用型材,框架的每個角采用特殊結構的鑄件,型材與角為插入式結構連接,這種結構有如下特點:

A:機械強度好,重量輕,耐腐蝕,外形美觀,且尺寸準確。

B:結構裝配靈活,易于現場拆裝、檢修,并且使用壽命比鋼結構框架長。

面板結構: A:立式新風機組面板采用內外雙層彩色鋼板結構,兩層鋼板之間沖注為高密度聚氨酯或聚苯乙烯發泡保溫材料,具有比玻璃棉等其他保溫材料更佳的保溫性能。在各種氣候條件和工況運行時外殼均無冷橋產生。

B:面板采用特殊方法固定,并有密封材料加強氣密性及保溫性,這種面板結構在保溫、降噪及強度方面均具有佳性能,并適用于空氣品質要求較高的場所。

C:小型號機組風機采用外轉子電機直接驅動風機,無需皮帶傳動,維護保養方便。

風機、電機: A:德州春意立式新風機組采用的風機為雙進風離心風機,經過嚴格的動靜平衡試驗,運行平穩。

B:風機軸承采用密閉mmexport1541396025538.jpg性滾球軸承,預先加有潤滑油及自動調心和自動自鎖、止推等功能。正常使用可免保養。

過 濾 器: 機組采用板式粗效過濾器。濾料采用綿綸凸網,可以進行多次清洗。

表 冷 器: 表冷器的各項選定參數為CAD/coil軟件設計,標準表冷器為φ16的銅管,采用銅管串波紋鋁翅片方法配以整體漲管將其漲緊。銅管采用交錯排列,使其有高傳熱性能,低氣流阻力和優越的抗腐蝕性,從而表冷器有高傳熱系數及較長的使用壽命。

立式空氣處理機組(立式新風機組)性能說明(表一 ~ 表六)

1、“空調工況”是指:供冷時,進風干球溫度為27℃,進風濕球溫度為19.5℃;供熱干球溫度為21℃。

2、“全新風工況”(高新風)是指:供冷時,進風干球溫度為35℃,進風濕球溫度為28℃;供熱時,進風干球溫度為-5℃。

3、冷水溫度為:供水7℃,回水12℃,熱水供水溫度為60℃。

4、表一 ~ 表六中電機功率為參考余壓值下的對應參數。機組余壓不受表列數據限制,用戶應根據實際需要選定。

5、表一 ~ 表六中噪聲值是在消聲室內,距機組各表面約1米處(GB/T9068)測定的聲壓級噪聲值。

6、當遇到冷媒水溫度tw變化時,其冷量的修正系數α按下表:

tw5℃6℃7℃8℃9℃10℃11℃12℃α1.151.07510.9250.850.7750.700.625

7、當進風濕球溫度ts變化時,其冷量的修正系數β按下表

ts17℃18℃19.5℃20℃21℃22℃23℃β0.560.7311.091.181.471.65

立式空氣處理機組(立式新風機組)技術性能
立式空氣處理機組(立式新風機組)(四排管)技術性能表(表四)

型號額定風量m3/h機組余壓Pa額定冷量Kw額定熱量Kw風機水流量m3/h水阻力KPa機組噪聲dB(A)機組重量Kg空調工況全新風工況空調工況全新風工況數量功率Kw空調工況全新風工況空調工況全新風工況FP20L(W)200020010.7219.4016.3229.5510.451.93.416.031.8≤56290FP30L(W)300020016.2029.5426.5848.4510.552.85.116.937.0≤57365FP40L(W)400025022.6842.5833.7963.4410.753.97.417.245.6≤59405FP50L(W)500025031.8361.8544.1185.7011.15.510.823.052.0≤60450FP60L(W)600025037.3963.1154.7192.3411.56.511.030.012.6≤61470FP70L(W)700025043.7582.6957.54108.7511.87.614.440.016.0≤62505FP80L(W)800025051.8090.4167.60117.9712.29.015.732.922.0≤63555FP100L(W)1000025060.22119.5486.88172.4612.210.520.822.041.6≤65700FP120L(W)1200030076.42149.25107.72210.381313.326.032.99.6≤66750FP150L(W)1500030097.51193.52136.83271.551417.033.742.012.8≤67880FP180L(W)18000300121.99240.81169.53334.6522.2×221.241.954.210.2≤65980FP200L(W)20000300133.83264.18186.82368.7923×223.345.943.126.9≤651100FP220L(W)22000350146.88288.20205.40403.0423×225.550.136.620.1≤661370FP250L(W)25000350163.90321.76221.83435.4824×228.556.022.011.8≤671455FP270L(W)27000500170.32326.73263.69504.9224×229.656.728.916.0≤681555FP300L(W)30000500177.80341.29287.95552.7225.5×230.959.431.219.2≤701650FP350L(W)35000500217.68430.46320.95634.6725.5×237.974.939.023.7≤711980FP400L(W)40000500257.39508.08362.96716.4727.5×244.888.448.737.2≤722140FP450L(W)45000500288.58560.56406.91790.4227.5×250.297.544.336.1≤722215FP500L(W)50000600322.24625.95454.14882.15211×256.0108.940.638.7≤732365FP600L(W)60000600390.86771.55549.231084.17211×268.0134.230.146.7≤742475

立式空氣處理機組(立式新風機組)(六排管)技術性能表(表五

型號額定風量m3/h機組余壓Pa額定冷量Kw額定熱量Kw風機水流量m3/h水阻力KPa機組噪聲dB(A)機組重量Kg空調工況全新風工況空調工況全新風工況數量功率Kw空調工況全新風工況空調工況全新風工況FP20L(W)200016014.1528.0220.2740.1410.452.54.925.210.6≤56315FP30L(W)300016019.1636.8829.0555.9210.553.36.430.811.2≤57405FP40L(W)400021029.4656.7141.4279.7210.755.19.934.612.8≤59430FP50L(W)500021034.6366.6648.2792.9111.16.011.644.819.8≤60470FP60L(W)600021041.6478.2359.59111.9511.57.213.647.928.2≤61495FP70L(W)700021049.7895.8271.12136.8911.88.716.748.433.9≤62540FP80L(W)800021058.96113.5082.84159.4712.210.319.757.846.1≤63585FP100L(W)1000026075.97146.23105.72203.5012.213.225.432.746.0≤65740FP120L(W)1200026094.43181.78130.06250.371316.431.636.114.2≤66780FP150L(W)15000260119.62230.26164.37316.411420.840.051.09.6≤67930FP180L(W)18000260138.98267.65183.62353.6322.2×224.246.530.78.4≤651030FP200L(W)20000310145.44279.13203.12389.8123×225.348.551.210.2≤651150FP220L(W)22000310156.28300.85223.38430.0223×227.252.336.19.1≤661420FP250L(W)25000460180.48347.42254.97490.8224×231.460.411.29.6<
